Berechnung

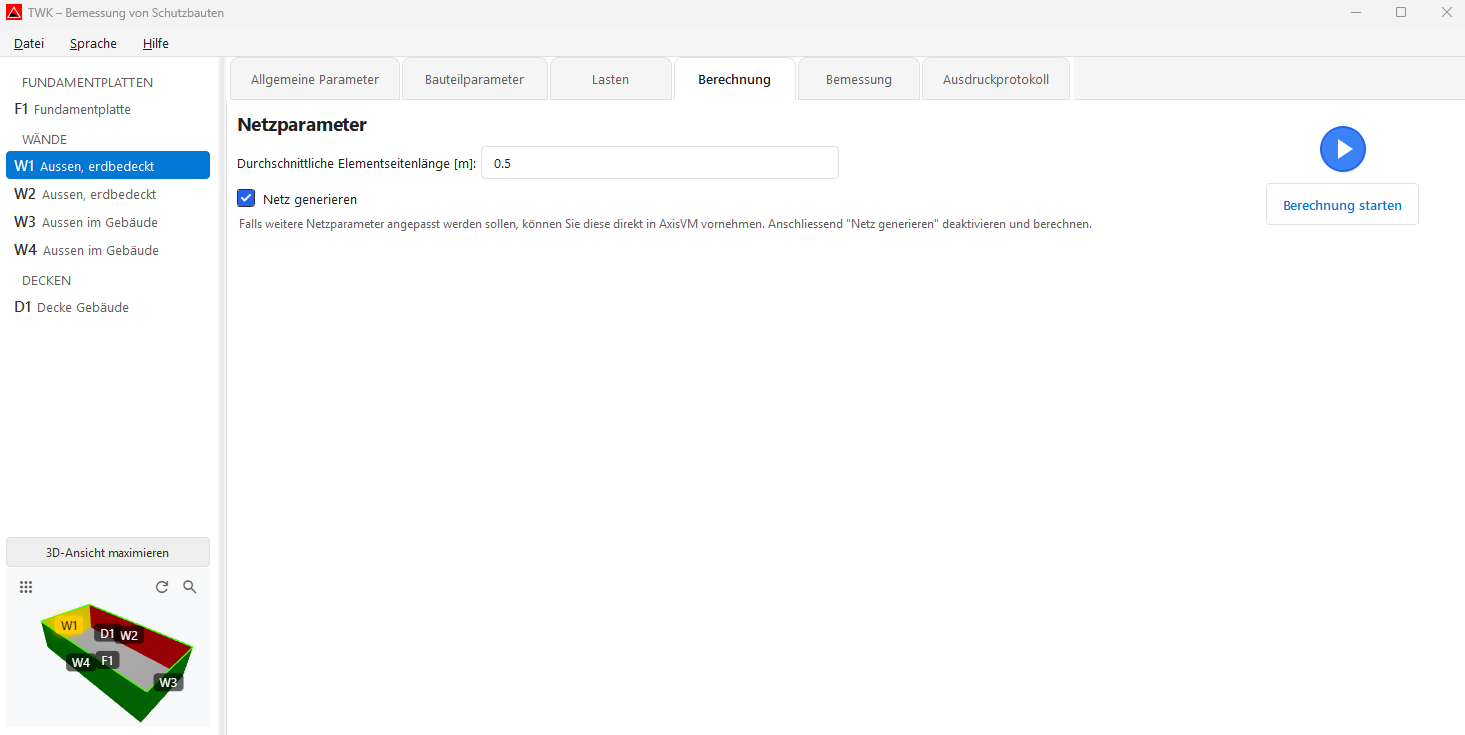

Im Tab „Berechnung” starten Sie die Finite-Elemente-Berechnung.
Hier legen Sie die Netzparameter fest und führen die Berechnung aus.
Netzparameter
Durchschnittliche Elementseitenlänge
- Eingabefeld für die gewünschte Elementgrösse in Metern (Standard: 0.5 m).
- Kleinere Werte bedeuten ein feineres Netz und meist genauere Ergebnisse, aber auch längere Rechenzeit.
Netz generieren (Checkbox)
- Aktiviert (Standard): Das Netz wird vor der Berechnung automatisch generiert.
- Deaktiviert: Nützlich, wenn das Netz bereits in AxisVM manuell angepasst wurde und beibehalten werden soll.
Hinweis: Wenn weitere Netzparameter angepasst werden sollen, können Sie dies direkt in AxisVM machen. Anschliessend „Netz generieren” deaktivieren und berechnen.
Berechnung starten
Zum Starten der Berechnung auf den blauen Kreis oder auf „Berechnung starten” klicken.
Status-Anzeige
| Symbol | Bedeutung |
|---|---|
| 🔵 Blauer Kreis (▶) | Bereit – Berechnung kann gestartet werden |
| 🟢 Grüner Kreis (✓) | Berechnung erfolgreich abgeschlossen |
| 🔴 Roter Kreis (✗) | Fehler bei der Berechnung |
Ablauf der Berechnung
- Netz-Generierung (falls aktiviert) – das Dreiecksnetz wird erzeugt.
- Linear-elastische Analyse – FE-Berechnung wird in AxisVM durchgeführt.
- Ergebnisextraktion – Ergebnisse werden aus AxisVM ausgelesen.
- Bewehrungsinitialisierung – Bewehrung wird automatisch initialisiert.

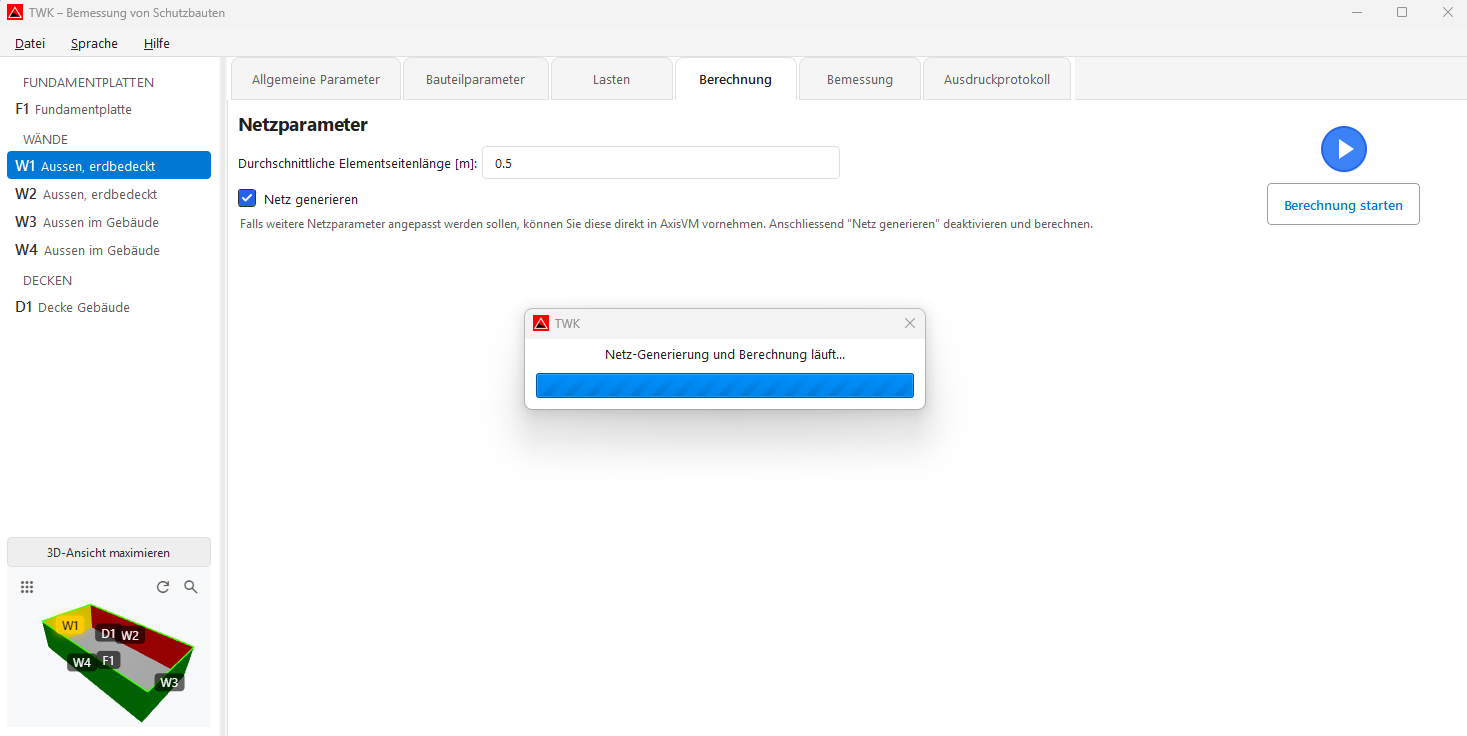

Während der Berechnung wird ein Fortschrittsdialog angezeigt. Je nach Modell kann die Berechnung einige Minuten dauern.
Nach erfolgreicher Berechnung wechselt die Ansicht automatisch zum Tab Bemessung.
Nächster Schritt
Weiter zum Tab Bemessung, um die Bewehrung zu entwerfen.
