Lasten
Im Tab „Lasten” werden die Lastfälle aus AxisVM importiert, zugeordnet und zu Lastkombinationen zusammengestellt. Der Ablauf erfolgt in 2 Schritten.
Schritt 1: Lastfälle zuordnen

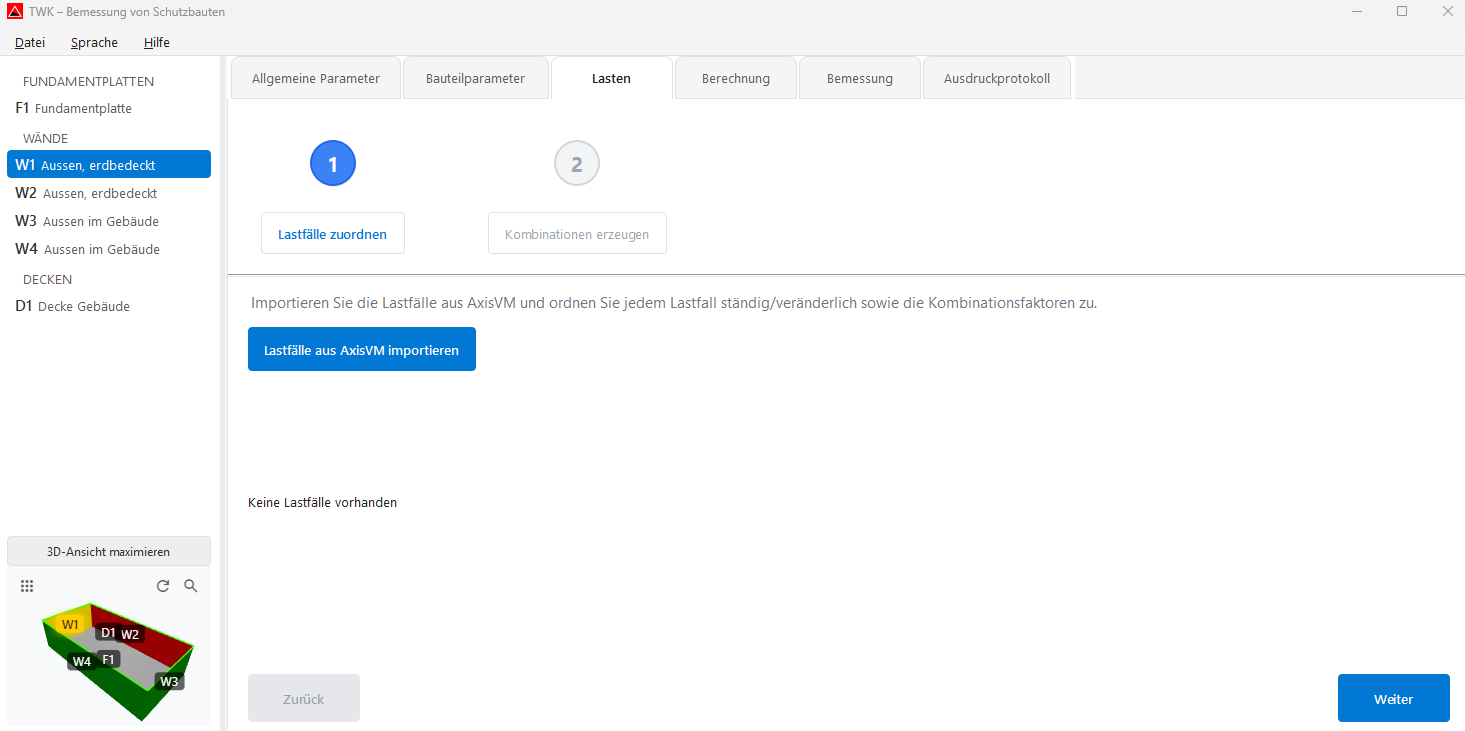

Falls noch keine Lastfälle vorhanden sind, können diese über „Lastfälle aus AxisVM importieren” eingelesen werden. Die TWK-spezifischen Leiteinwirkungen werden dabei automatisch erstellt (nicht aus AxisVM importiert).

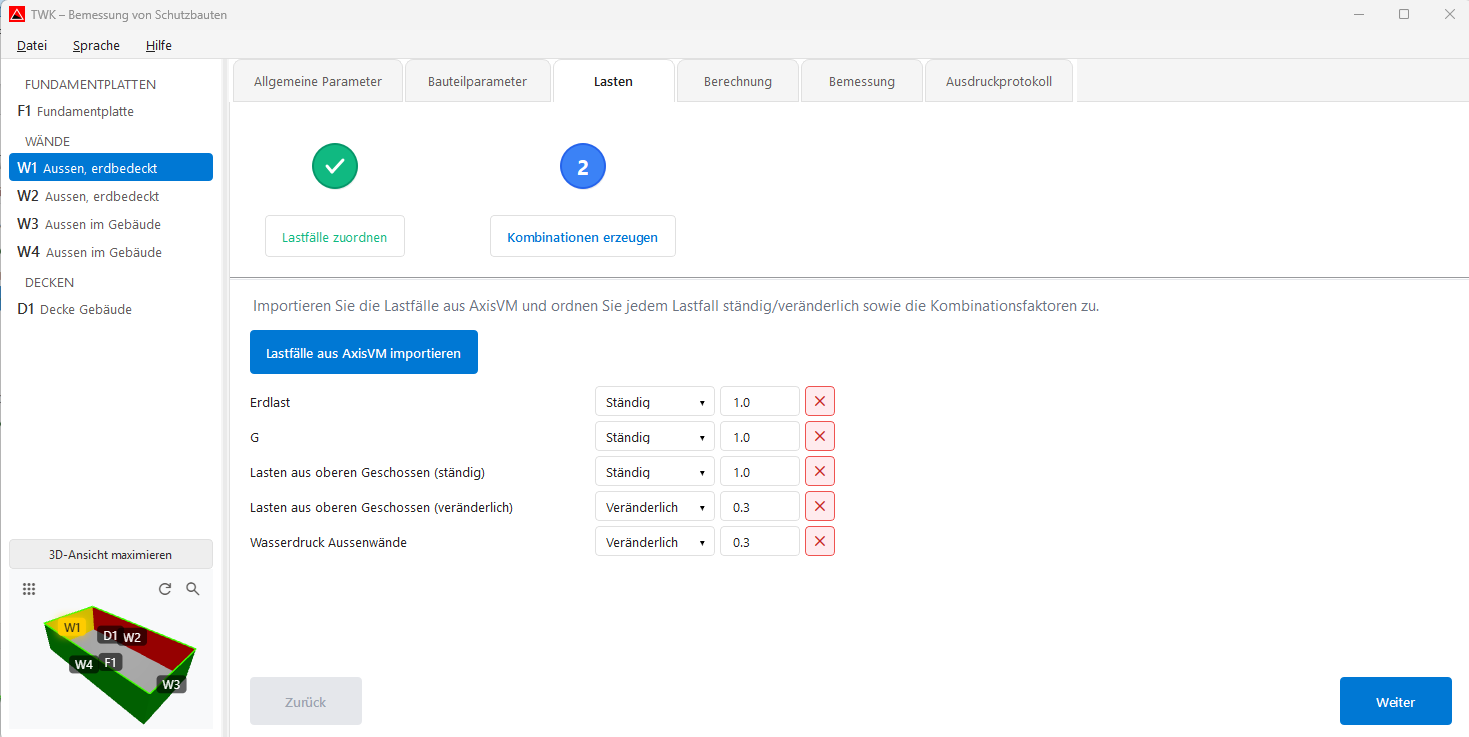

Für jeden importierten Lastfall wird festgelegt:
| Spalte | Beschreibung |
|---|---|
| Name | Name des Lastfalls (aus AxisVM) |
| Ständig / Veränderlich | Dropdown: Art der Einwirkung |
| Kombinationsfaktor | Faktor für die Lastkombination (Standard: 1.0 bei ständig, 0.3 bei veränderlich) |
| Löschen | Lastfall in der TWK-App entfernen (✕-Button), bleiben im AxisVM-Modell vorhanden |
- Änderungen werden sofort gespeichert.
- Alle Faktoren müssen ausgefüllt sein, bevor mit Schritt 2 fortgefahren werden kann.
Schritt 2: Kombinationen erzeugen
Die Lastkombinationen werden automatisch erzeugt, sobald Schritt 2 geöffnet wird. Im Standardfall entstehen mindestens 6 Basiskombinationen:
| Kombination | Bauteiltyp | Nachweis |
|---|---|---|
| TWK Komb Wand – Biegung | Wand | Biegung |
| TWK Komb Decke – Biegung | Decke | Biegung |
| TWK Komb Fundamentplatte – Biegung | Fundamentplatte | Biegung |
| TWK Komb Wand – Schub | Wand | Schub |
| TWK Komb Decke – Schub | Decke | Schub |
| TWK Komb Fundamentplatte – Schub | Fundamentplatte | Schub |
Je nach Modell werden zusätzlich weitere Kombinationen erzeugt:
- Schockbelastung (z. B. Fundamentplatten ohne Flächenlager, Zwischendecken): zusätzliche + / --Kombinationen.
- Trümmerlasten (z. B. Decke unter Gebäuden): zusätzliche Trümmerlast-Kombinationen für Biegung/Schub.

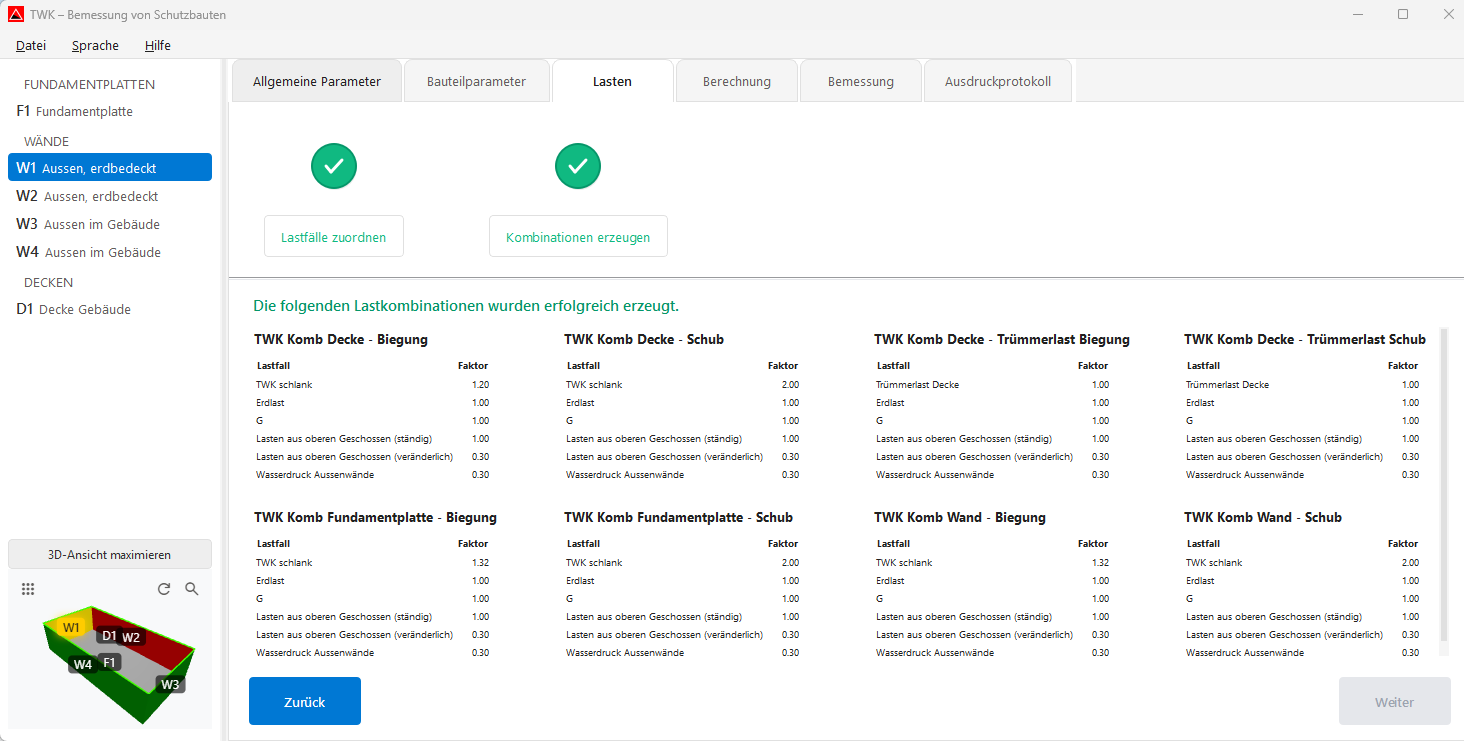

Jede Kombination zeigt in einer Übersicht die enthaltenen Lastfälle mit ihren Faktoren.
Navigation
- „Zurück” und „Weiter” Buttons unten zum Wechseln zwischen den Schritten.
- Der Stepper oben zeigt den aktuellen Fortschritt (grün = abgeschlossen, blau = aktiv).
Nächster Schritt
Weiter zum Tab Berechnung, um die FE-Berechnung zu starten.
