Lasten

Im AxisVM Modellgenerator werden im Bereich Lasten Lastfälle erstellt und Lasten direkt auf das Modell gezeichnet.

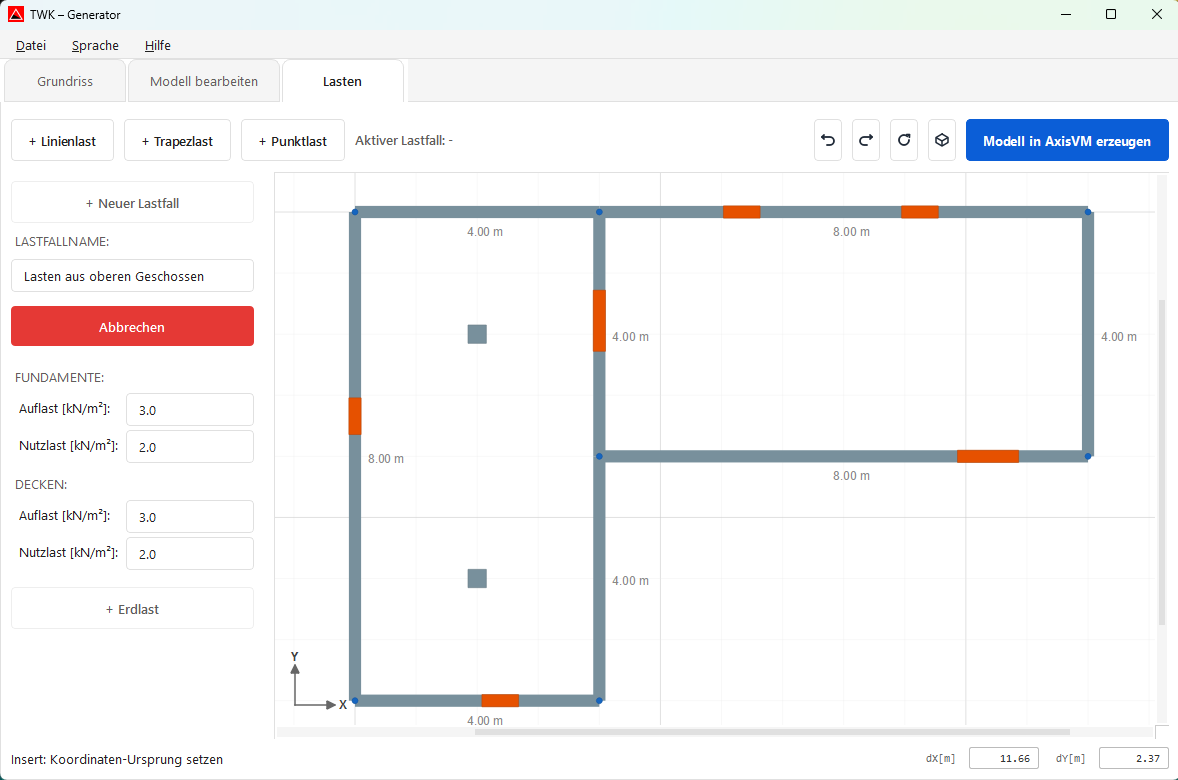

Neuen Lastfall anlegen

1. Auf „+ Neuer Lastfall” klicken.
2. Lastfallname eingeben.
3. Lastfall starten und als aktiven Lastfall verwenden.
4. Danach je nach Bedarf Linienlast, Trapezlast oder Punktlast wählen und im Modell platzieren.
5. Nach dem Zeichnen der Lasten den Lastfall mit „Lastfall beenden” abschließen.

Lastarten auswählen und platzieren

Für den aktiven Lastfall können folgende Lastarten gewählt werden:

• + Linienlast
• + Trapezlast
• + Punktlast

Beispiel: Linienlast eingeben

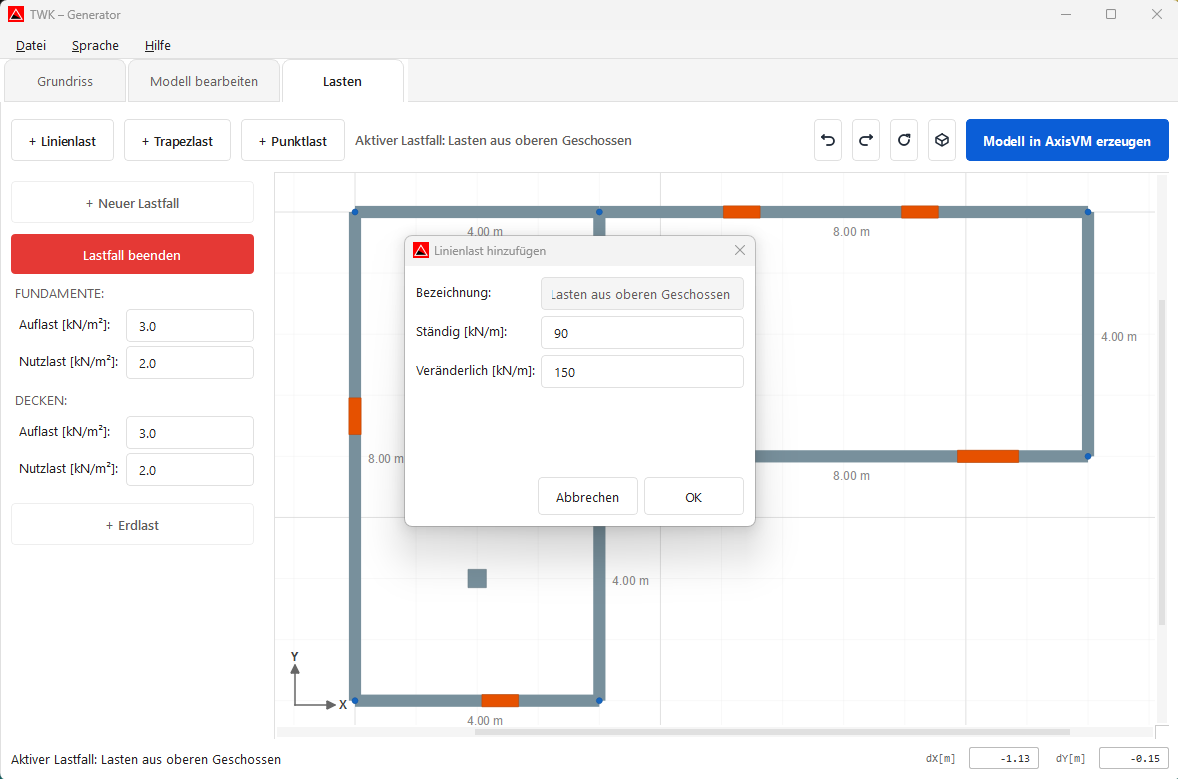

1. „+ Linienlast” wählen und Werte im Dialog bestätigen.
2. Maus auf die gewünschte Position bewegen und bei Bedarf mit Insert den Koordinaten-Ursprung setzen.
3. Startpunkt entweder per Mausklick setzen oder über dX/dY und Enter exakt eingeben.
4. Endpunkt per Mausklick oder erneut über dX/dY und Enter setzen.
5. Die Linienlast wird gesetzt; danach kann direkt die nächste Linienlast platziert werden.
6. Mit Esc oder Abbrechen den Modus beenden.

Trapezlast und Punktlast funktionieren analog: Trapezlast über Start-/Endpunkt (Maus oder dX/dY+Enter), Punktlast über einen Klickpunkt bzw. Koordinateneingabe.

Erdlast erzeugen und setzen

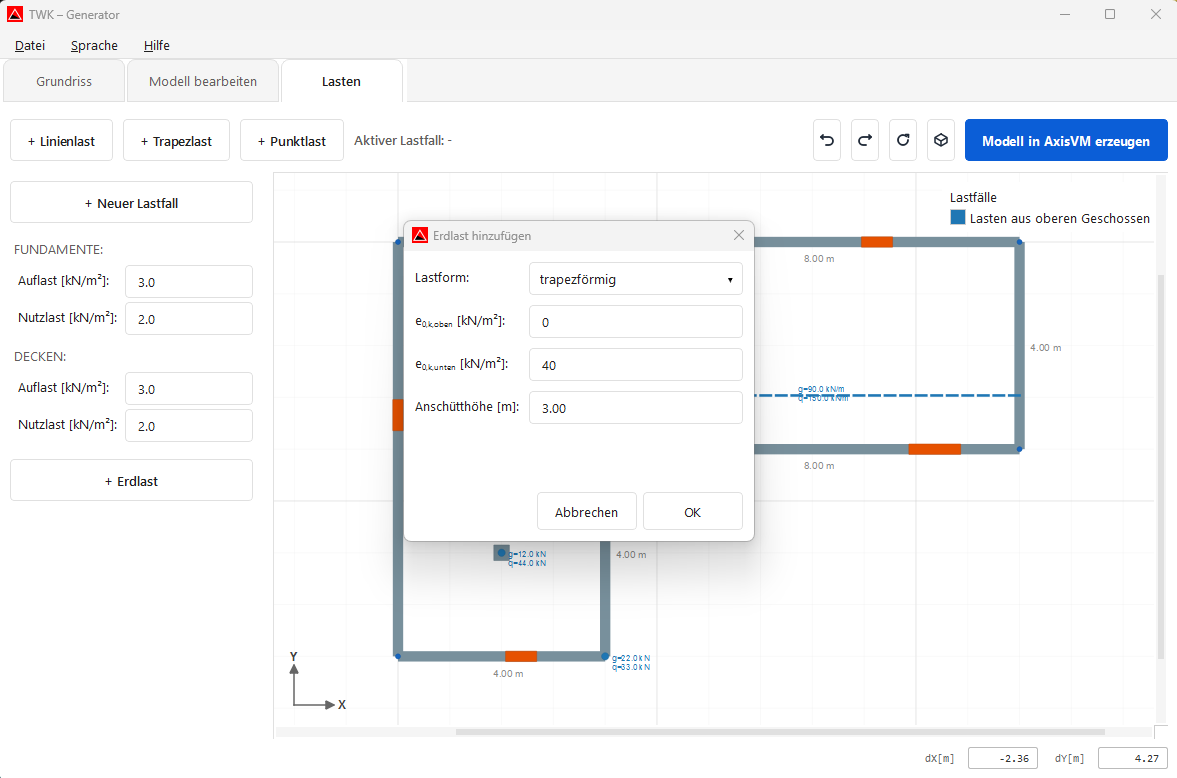

1. „+ Erdlast” wählen und die Erdlast-Parameter im Dialog bestätigen.
2. Im Modell auf einer Wand den Startpunkt anklicken.
3. Auf derselben Wand (oder am zulässigen Anschluss) den Endpunkt anklicken.

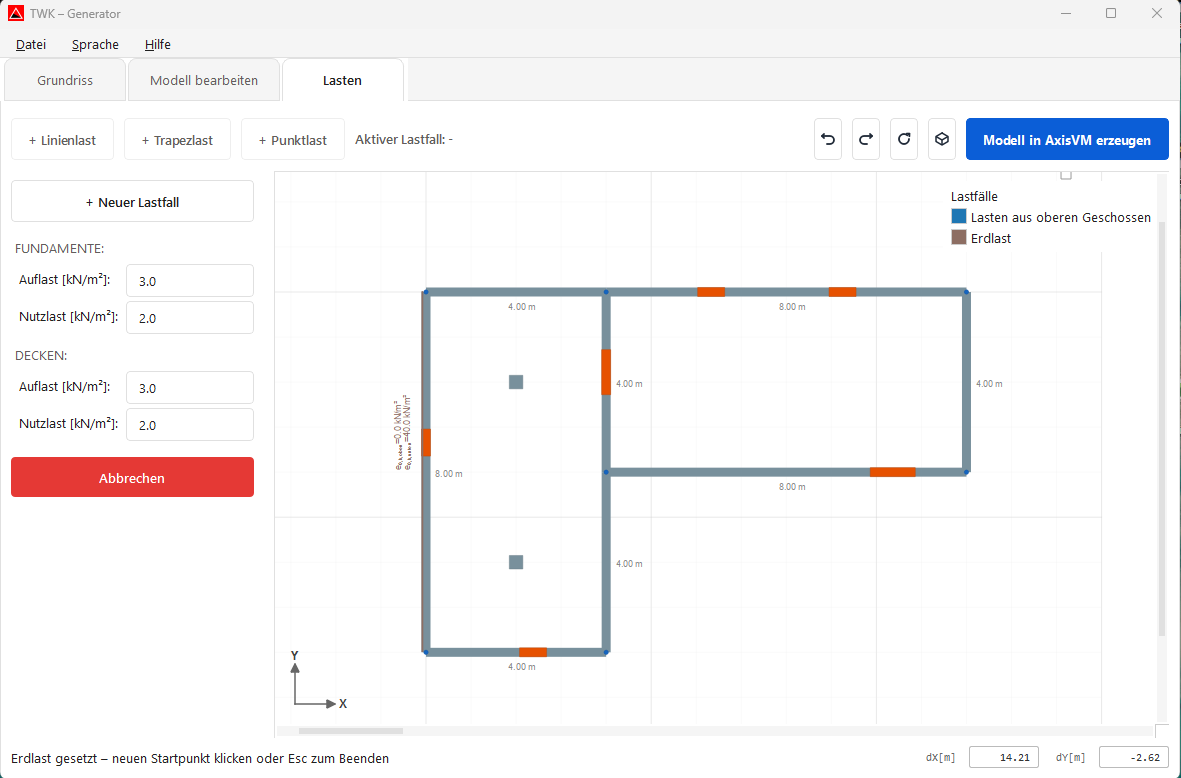

4. Die Erdlast wird auf den gewählten Wandabschnitt übernommen.
5. Mit Esc oder Abbrechen den Erdlast-Modus beenden.

Lasten für Fundamente und Decken

In der linken Seitenleiste können zusätzlich Flächenlasten eingegeben werden:

• Fundamente: Auflast und Nutzlast
• Decken: Auflast und Nutzlast

Bedienung in Lasten

• Abbrechen/Esc: Aktiven Lastmodus jederzeit mit Esc oder dem jeweiligen Abbrechen-Button beenden.
• Undo/Redo: Änderungen mit Ctrl+Z und Ctrl+Y rückgängig machen oder wiederholen.
• Zurücksetzen: Ansicht mit dem Zurücksetzen-Icon neu einpassen.
• 3D-Ansicht: Über den 3D-Button zwischen 2D- und 3D-Ansicht umschalten.
• Koordinateneingabe: Mit Insert Koordinaten-Ursprung setzen; über dX/dY Lasten präzise platzieren.

AxisVM-Modell erzeugen

Im Lasten-Tab wird über „Modell in AxisVM erzeugen” der Export gestartet.

1. Export-Button klicken
2. Speicherort und Dateiname der .axs-Datei wählen
3. Export abschließen
4. Optional direkt zurück in die TWK-App wechseln

Mit dem Button „Modell in AxisVM erzeugen” wird das AxisVM-Modell aus dem aktuellen Generator-Modell erstellt und als .axs-Datei gespeichert.

Nach dem Export fragt die Generator-App, ob direkt zur TWK-App gewechselt werden soll. Bei Ja wird das erzeugte Modell sofort in die TWK-App übernommen.
