TWK Dokumentation

Ausdruckprotokoll

Im Tab „Ausdruckprotokoll” wird der PDF-Bericht für die Schutzraumbemessung erzeugt.

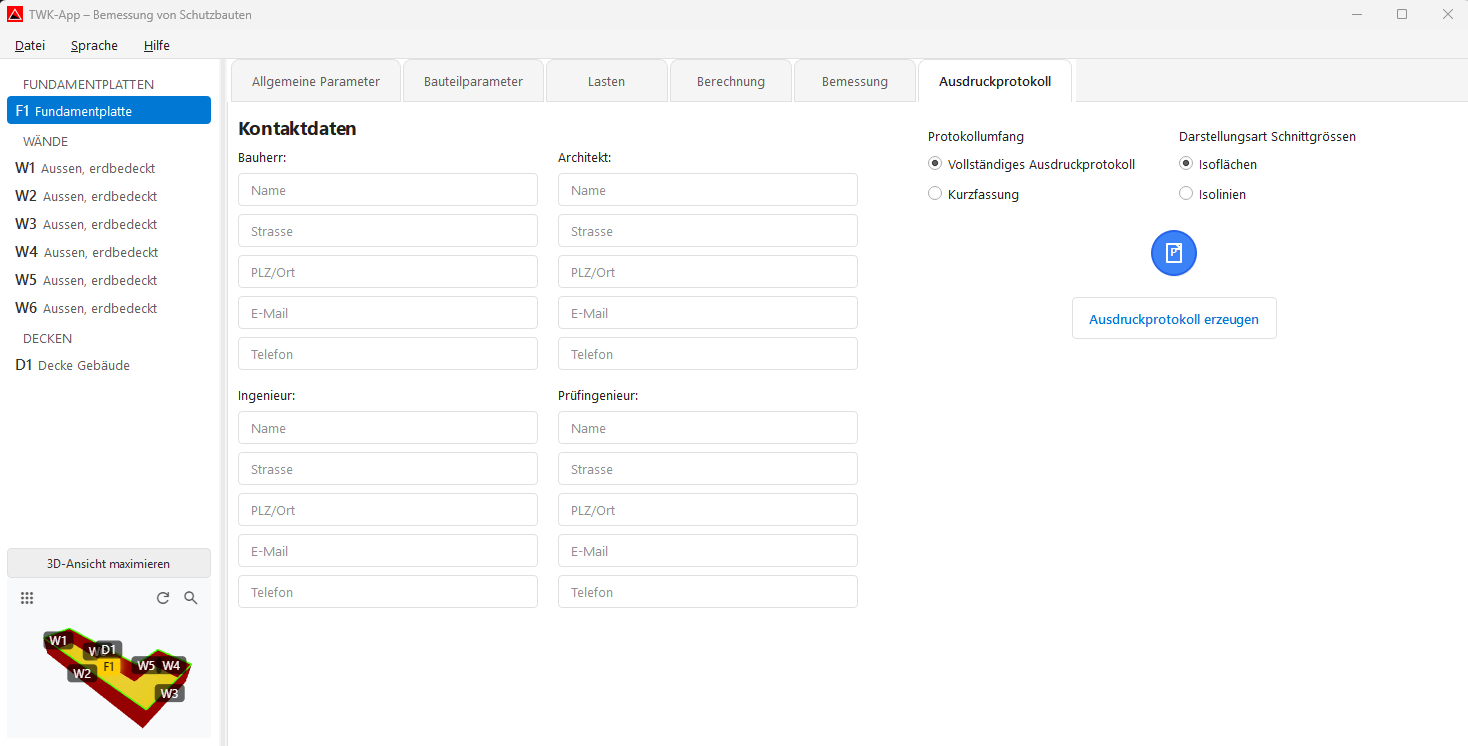

Screenshot: Tab Ausdruckprotokoll

Protokollumfang und Darstellung

Option Beschreibung
Vollständiges Ausdruckprotokoll Vollversion mit allen Berichtsteilen
Kurzfassung Kompakte Version mit reduziertem Umfang

Darstellungsart Schnittgrössen (nur Vollversion)

Option Beschreibung
Isoflächen Flächenhafte Farbdarstellung (Standard)
Isolinien Darstellung mit Konturlinien

Hinweis: Bei Kurzfassung wird die Auswahl Darstellungsart Schnittgrössen ausgeblendet.

Kontaktdaten (linke Seite)

Die Kontaktdaten werden für vier Rollen erfasst:

Rolle Felder
Bauherr Name, Strasse, PLZ/Ort, E-Mail, Telefon
Architekt Name, Strasse, PLZ/Ort, E-Mail, Telefon
Ingenieur Name, Strasse, PLZ/Ort, E-Mail, Telefon
Prüfingenieur Name, Strasse, PLZ/Ort, E-Mail, Telefon

Pflichtfelder für die PDF-Erzeugung sind je Rolle:

E-Mail und Telefon sind optional.

Die Kontaktdaten werden automatisch gespeichert und beim nächsten Öffnen wieder geladen.

PDF erzeugen

  1. Protokollumfang (und ggf. Darstellungsart) wählen.
  2. Pflichtfelder in den Kontaktdaten ausfüllen.
  3. Auf „Ausdruckprotokoll erzeugen” klicken (oder den Status-Kreis).
  4. Speicherort wählen – ein Dateidialog öffnet sich.
    • Vorgeschlagener Dateiname: {Projektname} TWKDok.pdf
    • Bei Englisch wird _en ergänzt.
    • Bei Kurzfassung wird Kurzversion ergänzt.
  5. Die Erzeugung läuft; ein Fortschrittsdialog zeigt den Stand.
  6. Nach Abschluss erscheint eine Erfolgsmeldung mit dem Speicherpfad.

Status-Anzeige

Symbol Bedeutung
🔵 Blauer Kreis Bereit – PDF kann erzeugt werden
🟢 Grüner Kreis (✓) PDF erfolgreich erzeugt
🔴 Roter Kreis (✗) Fehler beim Erzeugen (erneuter Versuch möglich)

Inhalt des PDF-Berichts

Deckblatt

Kapitel 1: Grundlagen

Kapitel 2: Lastfälle und Lastkombinationen (nur Vollversion)

Kapitel 3+: Bauteile (je ein Kapitel pro Bauteil)

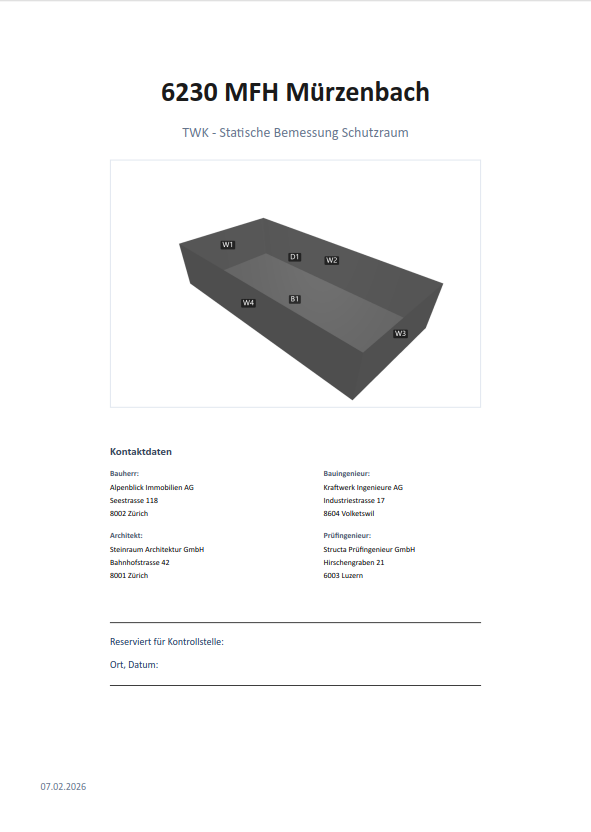

Screenshot: PDF-Beispiel
