TWK Dokumentation
Allgemeine Parameter

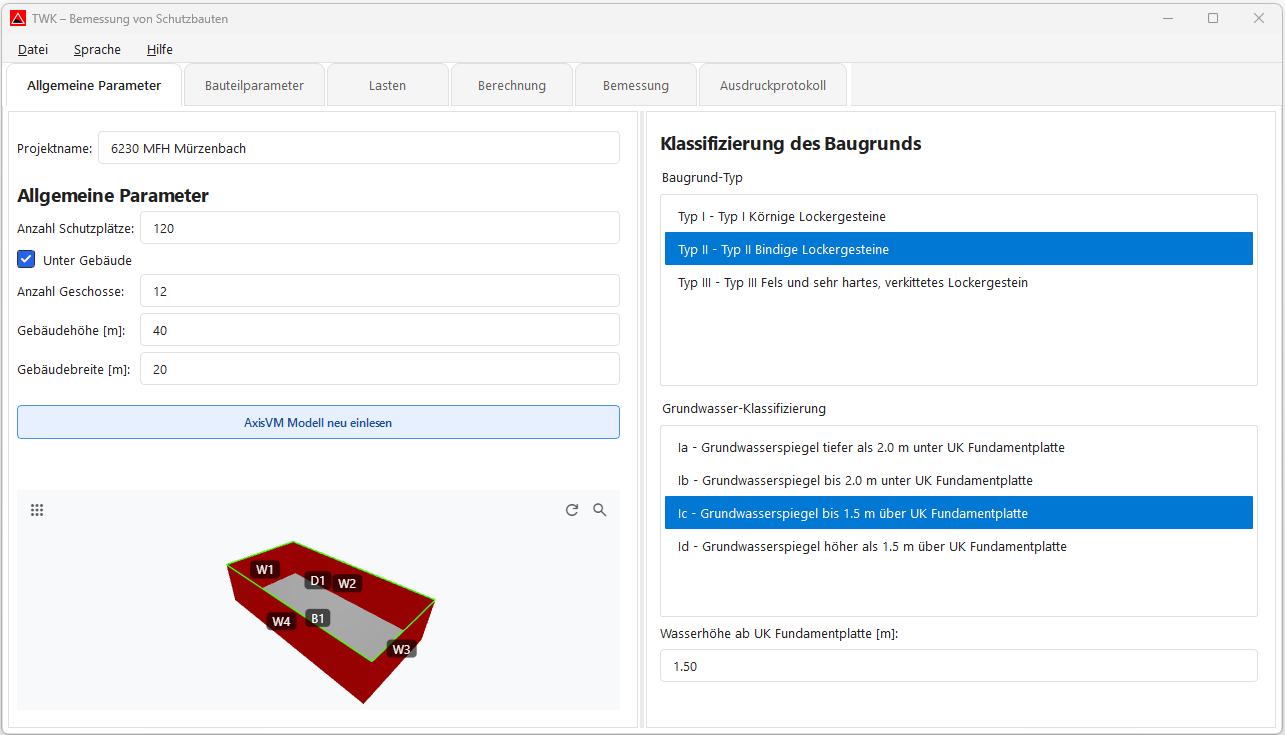

Nach dem Laden des Modells öffnet sich das Hauptfenster. Der erste Tab „Allgemeine Parameter” enthält die projektweiten Einstellungen der TWK-App.
Projektdaten & Gebäude
Projektname
Oben kann ein Projektname eingegeben werden. Änderungen werden automatisch gespeichert.
Anzahl Schutzplätze
Anzahl der Schutzplätze für das Projekt (ganzzahlig, 0–100’000). Änderungen werden automatisch gespeichert.
Unter Gebäude
Über die Checkbox „Unter Gebäude” wird festgelegt, ob sich der Schutzraum unter einem bestehenden Gebäude befindet. Ist die Checkbox aktiviert, werden zusätzliche Felder eingeblendet:
| Feld | Beschreibung |
|---|---|
| Anzahl Geschosse | Anzahl der Geschosse über dem Schutzraum |
| Gebäudehöhe [m] | Gesamthöhe des Gebäudes in Metern |
| Gebäudebreite [m] | Breite des Gebäudes in Metern |
Ist die Checkbox deaktiviert, sind diese Felder ausgeblendet und werden im Modell nicht berücksichtigt.
Wichtig für den nächsten Tab: Wenn Unter Gebäude aktiv ist und im Tab Bauteilparameter eine Decke als „Decke unter Gebäuden” zugeordnet wird, berücksichtigt die TWK-App programmintern zusätzlich auch Trümmerlasten nach TWK 2017. Bei hoher Geschosszahl können diese anstelle der Luftstosslast massgebend werden.
AxisVM Modell neu einlesen
Mit dem Button „AxisVM Modell neu einlesen” kann das Modell erneut importiert werden, falls Änderungen in AxisVM vorgenommen wurden.
Beim Neu-Einlesen werden Geometrie- und Bauteildaten aus AxisVM aktualisiert. Danach wird die Bauteilliste in der TWK-App ebenfalls aktualisiert.
3D-Ansicht

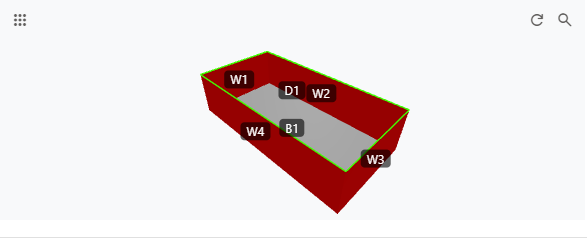

Am unteren Rand wird eine 3D-Vorschau des Schutzraum-Modells angezeigt.
Hinweis: Eine 3D-Ansicht wird auch in den nächsten Tabs verwendet, damit Geometrie und Ergebnisse im weiteren Workflow direkt nachvollzogen werden können.

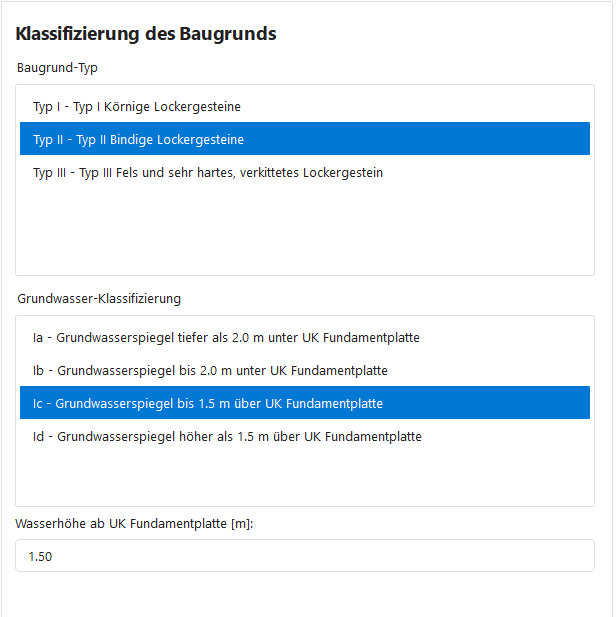

Klassifizierung des Baugrunds
Baugrundtyp
Auswahl des Baugrundtyps:
| Typ | Beschreibung |
|---|---|
| Typ I | Körnige Lockergesteine |
| Typ II | Bindige Lockergesteine |
| Typ III | Fels und sehr hartes, verkittetes Lockergestein |
Grundwasser-Klassifizierung
Auswahl der Grundwassersituation:
| Klasse | Beschreibung |
|---|---|
| Ia | Grundwasserspiegel tiefer als 2.0 m unter UK Fundamentplatte |
| Ib | Grundwasserspiegel bis 2.0 m unter UK Fundamentplatte |
| Ic | Grundwasserspiegel bis 1.5 m über UK Fundamentplatte |
| Id | Grundwasserspiegel höher als 1.5 m über UK Fundamentplatte |
Wasserhöhe ab UK Fundamentplatte [m]
Bei den Grundwasserklassen Ic und Id wird zusätzlich das Feld „Wasserhöhe ab UK Fundamentplatte [m]” aktiv.
- Für Ic/Id ist die Wasserhöhe eine Pflichtangabe (> 0).
- Die Eingabe wird später beim Lastenimport in der TWK-App automatisch für den AxisVM-Wasserdrucklastfall verwendet.
- Wichtig: Der Wasserdruck-Lastfall muss in AxisVM nicht manuell erstellt oder gepflegt werden.
- Standardwerte beim Umschalten: Ic = 1.50 m, Id = 2.00 m.
Nächster Schritt
Weiter zum Tab Bauteilparameter, um die einzelnen Bauteile zu konfigurieren.
